Montajes de lentes de cámara explicados
Dado que prácticamente todos los fabricantes de cámaras han lanzado varios sistemas de cámaras diferentes, parece haber bastante confusión entre los fotógrafos con respecto a las monturas de las lentes de las cámaras. Esto es especialmente cierto para cosas como el "tamaño de la garganta" y el "diámetro interior", donde se utilizan diferentes medidas para cuantificar erróneamente el potencial de una montura. Desafortunadamente, hay mucha información errónea sobre las monturas y sus tamaños exactos, por lo que decidí escribir un artículo detallado sobre las diferentes monturas, sus diferencias y tomar medidas más precisas para que los diferentes sistemas presenten información precisa.
¿Qué es una montura de lente?
En pocas palabras, una montura de lente es una abertura de un tamaño específico en una cámara de lentes intercambiables que permite acoplar lentes diseñadas para esa montura. Aunque en los primeros días de la fotografía, los lentes solo se conectaban mecánicamente a las cámaras sin ninguna comunicación entre los dos, con el surgimiento de los sistemas de medición automática y enfoque automático, fue necesario crear contactos electrónicos en ambas cámaras y lentes para permitirles comunicarse entre sí. otro. Como resultado, una montura de lente se convirtió en algo más que un simple orificio físico, se convirtió en una interfaz entre lentes y cámaras.
Hoy en día, prácticamente todas las monturas de lentes para fotografía son monturas de bayoneta (el nombre "bayoneta" proviene del tipo de ajuste que los soldados usan en sus rifles para montar rápidamente las bayonetas), donde se usan tres o cuatro lengüetas para bloquear una lente firmemente en su lugar, pero en el pasado se han utilizado otros sistemas de fijación de lentes, como el bloqueo roscado y el bloqueo de recámara. Con una montura de bayoneta, uno alinea una sección marcada de una lente (generalmente un punto de color) con la sección marcada en el cuerpo de la cámara, luego, después de acoplar los dos, gira la lente en el sentido de las agujas del reloj o en el sentido contrario a las agujas del reloj (según la marca). /montar) hasta que encaje en su lugar.
El mecanismo de bloqueo es mecánico, con un pasador accionado por resorte que bloquea el objetivo en su posición correcta, lo que requiere que el pasador se retraiga cuando es necesario desmontar un objetivo (lo que se hace mediante un botón junto a la montura de la cámara). La montura de bayoneta tiene una serie de ventajas en comparación con otras monturas, por lo que es la más popular en la actualidad. En primer lugar, facilita y agiliza la colocación y extracción de lentes. En segundo lugar, permite un ajuste perfecto y preciso, lo que es especialmente importante cuando se dispara con cámaras modernas de alta resolución, ya que cualquier tipo de bamboleo o juego podría terminar afectando negativamente a partes de la imagen. Y, por último, una montura de bayoneta también permite la fácil incorporación de contactos electrónicos entre lentes y cámaras para permitir la comunicación bidireccional.

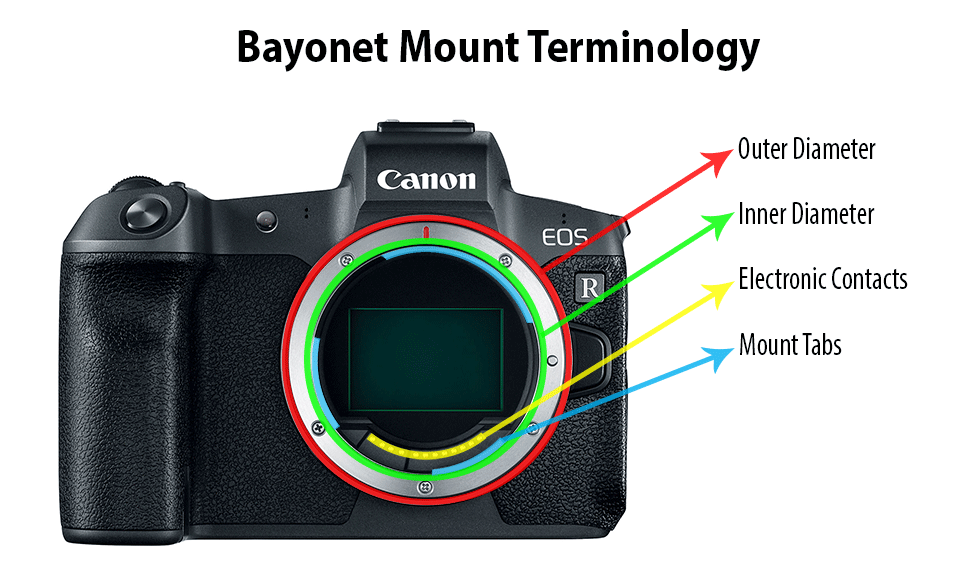

Debido a la naturaleza patentada de todas las monturas de cámara, cada una de ellas puede diferir en la dirección de montaje, el tamaño de la montura, la distancia entre bridas, la cantidad de contactos electrónicos e incluso dónde se colocan físicamente los contactos electrónicos. Echemos un vistazo a cada uno con más detalle.
Dirección de montaje
Si bien la mayoría de las monturas de lentes requieren colocar lentes girándolas en el sentido de las agujas del reloj, algunas marcas como Nikon tienen una forma inversa de hacerlo. Por un lado, no importa en qué dirección se monta o se desmonta una lente, pero por otro lado, puede causar cierta confusión y llevar tiempo acostumbrarse, especialmente para aquellos que deciden cambiar de marca. A continuación se muestra una tabla que resume la dirección de montaje de las lentes entre las marcas de cámaras populares.
Tenga en cuenta que la dirección de montaje es relativa a la vista frontal de la cámara.
| Marca | Dirección de fijación | Dirección de separación |
|---|---|---|
| Canon | Agujas del reloj | En sentido anti-horario |
| fujifilm | Agujas del reloj | En sentido anti-horario |
| Leica | Agujas del reloj | En sentido anti-horario |
| nikon | En sentido anti-horario | Agujas del reloj |
| Olimpo | Agujas del reloj | En sentido anti-horario |
| pentax | Agujas del reloj | En sentido anti-horario |
| sony | Agujas del reloj | En sentido anti-horario |
Tamaño de montaje (tamaño de garganta, diámetros interior y exterior)
Cuando se trata del tamaño de la montura, hay algunas medidas importantes que deben realizarse correctamente, especialmente cuando se compara una montura de lente con otra (como si quisiera comparar manzanas con manzanas). Existe el tamaño de la garganta, el diámetro interior y el diámetro exterior, y todos ellos significan cosas diferentes. Echemos un vistazo a los diferentes criterios de medición y sus diferencias.
Tamaño de la garganta
El tamaño de la garganta de una montura de lente es el diámetro interior de una montura, menos las lengüetas que se usan para montar lentes. El tamaño de la garganta nos da una representación más precisa del potencial de la montura y es importante para calcular el ángulo de incidencia, que discutiremos a continuación.

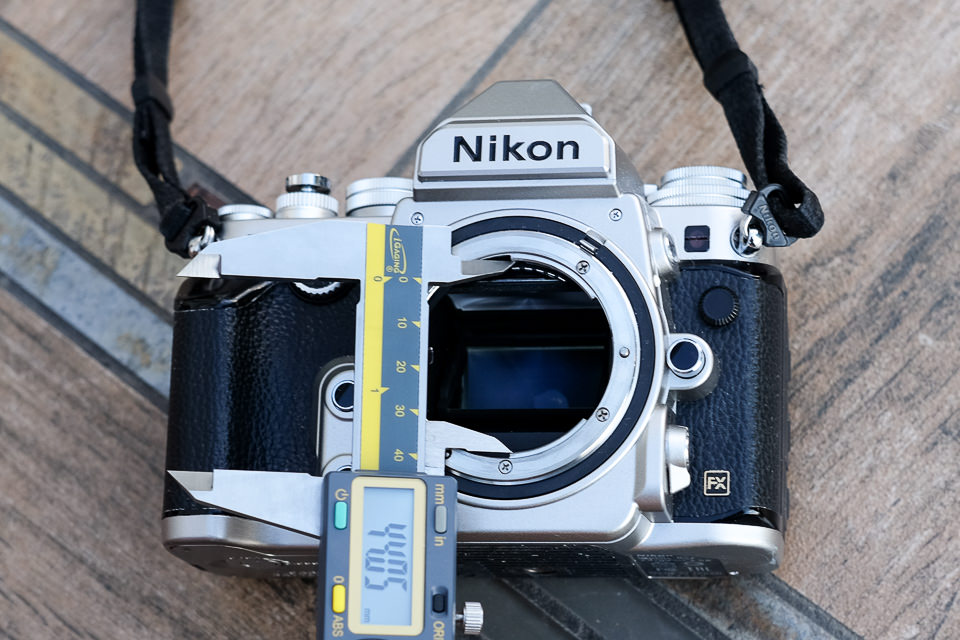

Eche un vistazo a la imagen a continuación para comprender cómo se mide el tamaño de la garganta en un sistema:
Como puede ver, la distancia medida es entre las dos pestañas en el lado interior del soporte.
Diámetro interno
El diámetro interior de una montura de lente representa el tamaño de la abertura de la lente sin tener en cuenta las pestañas de la montura. Los fabricantes de cámaras suelen proporcionar esta medida para darnos una idea del tamaño total de la montura del objetivo.

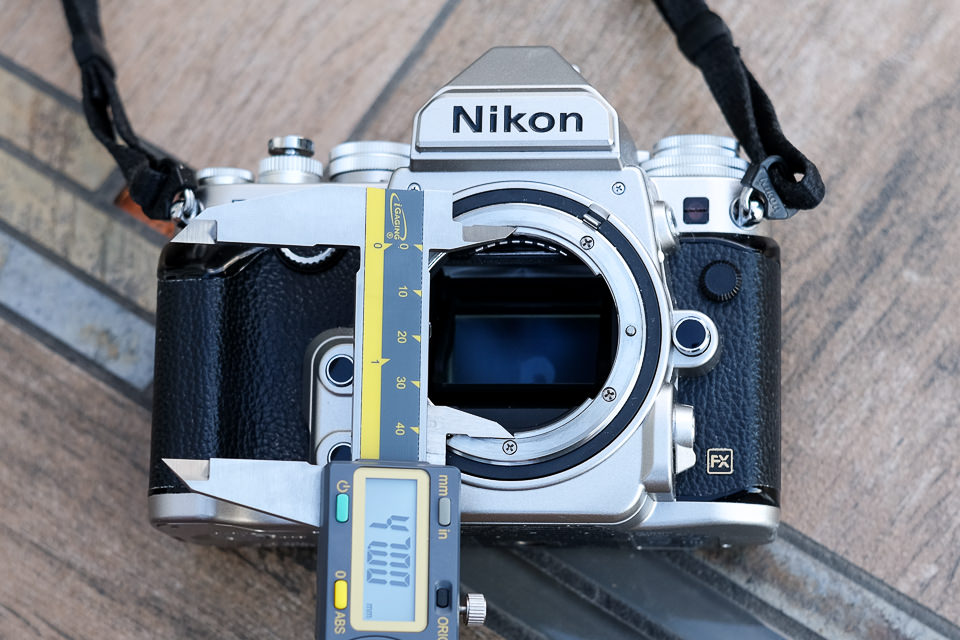

A continuación se muestra la imagen de cómo se mide el diámetro interior de una montura de lente:
Tenga en cuenta que aquí la medida se toma de la parte interna más externa de la montura. Debido al pequeño hueco adicional dentro de la montura interior en el caso de Nikon F, hay una pérdida adicional de 0,5 mm para despejarlo. Por lo tanto, mientras que el diámetro interior es de 47 mm como se midió anteriormente, técnicamente es de 46,5 mm entre las partes internas de la montura.
Diámetro externo
El diámetro exterior de una montura de lente es el diámetro total de la montura de bayoneta, que en la mayoría de las cámaras representa el extremo de la montura de metal. El diámetro exterior de la montura juega un papel importante en la determinación del diámetro exterior aproximado de la parte trasera de una lente, ya que debe poder envolverse sobre el diámetro exterior.

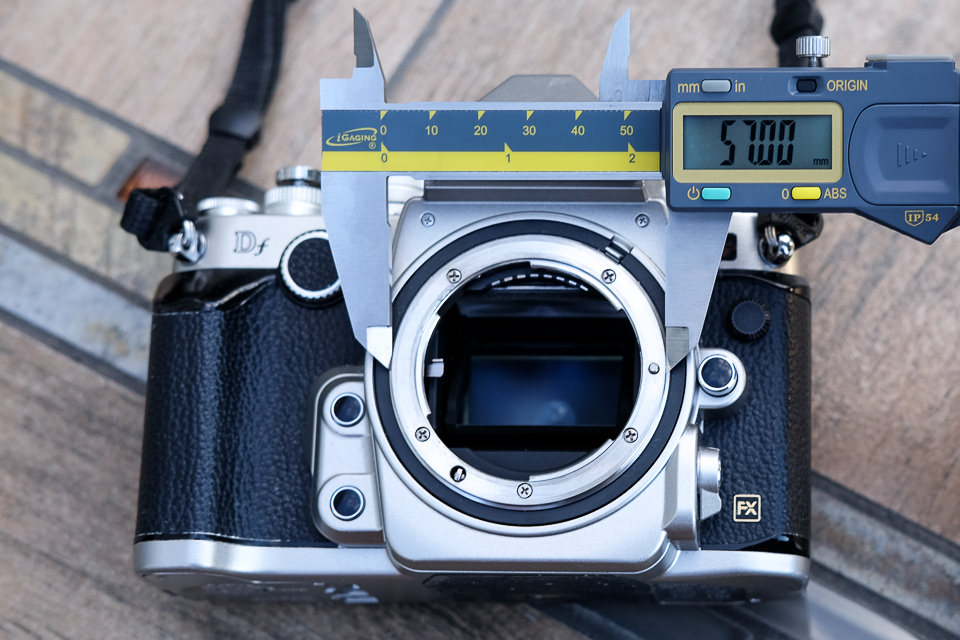

Aquí está la imagen de cómo se mide el diámetro exterior de una lente:
De nuevo, hay otro pequeño hueco que está justo debajo de la parte exterior de la montura, pero no medimos el diámetro exterior desde allí.
Distancia de brida

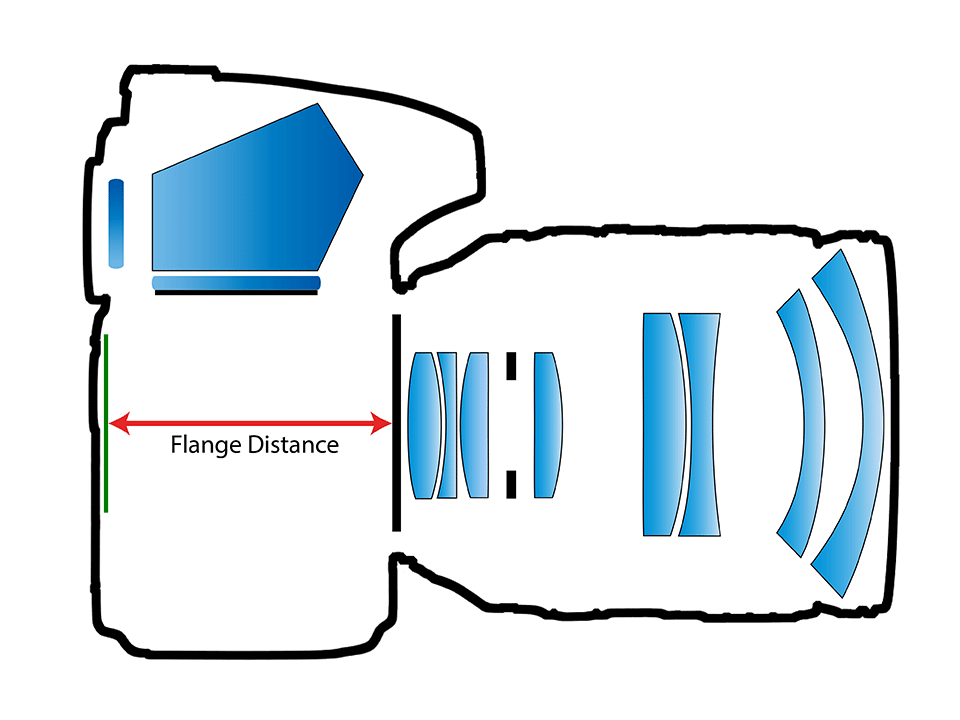

La distancia de brida, también conocida como "distancia focal de brida", "distancia trasera de brida" o simplemente "registro", es la distancia entre la brida de montaje (que es la parte exterior de la montura de la lente cuando se ve desde un lado) y la película/ plano sensor. Al igual que las diferentes monturas tienen diferencias en el tamaño de la garganta, los diámetros interior y exterior, las distancias de las bridas también suelen variar mucho entre los diferentes sistemas de cámara.
Tamaño de montaje, distancia de brida y ángulo de incidencia
Ahora que hemos definido el tamaño de montaje y la distancia de brida, hablemos de las ventajas y desventajas de los tamaños de montaje grandes y pequeños, así como del impacto de la distancia de brida en un sistema.

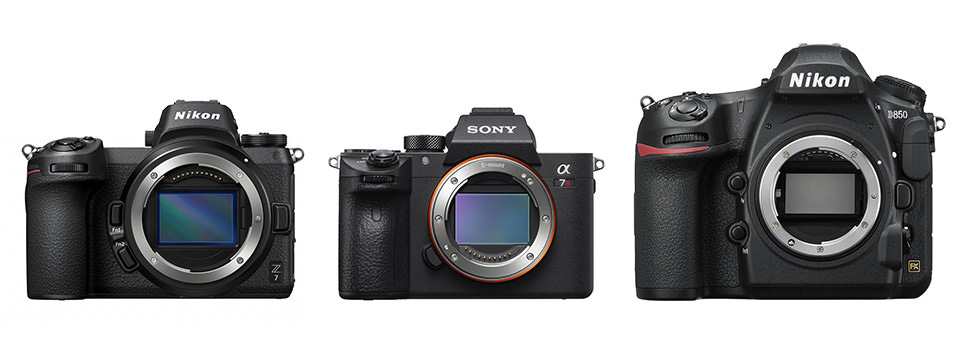

El tamaño de la montura es un factor importante en un sistema de cámara. Generalmente, un tamaño de montura más grande permite lentes más grandes que pueden proporcionar más luz al sensor. Por lo tanto, los ingenieros ópticos pueden diseñar lentes más rápidos. Al mismo tiempo, el diámetro de la montura no es la única variable que afecta el diseño de la lente: la distancia de la brida también es igualmente importante. Una distancia de brida más corta permite que las lentes se coloquen más cerca del sensor, lo que en sí mismo permite a los fabricantes de lentes comenzar a construir lentes de enfoque corto más simples, más pequeñas, más livianas y menos costosas en lugar de los tipos de enfoque retro.
Una distancia de brida más corta también permite diseñar cámaras más delgadas, lo que las hace más pequeñas y livianas en comparación con las cámaras con distancias de brida más largas. Además, permite a los diseñadores de lentes colocar un actuador más potente en los lentes para un enfoque automático más rápido y hace posible adaptar lentes de otros sistemas de cámara con distancias de brida más largas a través de adaptadores. Por último, el diámetro de la garganta combinado con la distancia de la pestaña determina el ángulo de incidencia máximo posible de los rayos marginales de la lente, lo cual es importante en el diseño de lentes; en general, cuanto mayor sea el ángulo de incidencia, más fácil será fabricar lentes de alto rendimiento. .
Una desventaja de una montura de lente más grande es el tamaño de la lente y los problemas de peso. Cuanto mayor sea el diámetro de la garganta, mayor debe ser la lente en su punto de montaje, lo que obviamente también afecta su grosor y peso general. Además, la distancia de brida más corta puede provocar un mayor viñeteado o decoloración en las esquinas de una imagen (aunque esto se puede mitigar haciendo que el diseño de la lente sea más largo para simular una distancia de brida más larga), debido a que las microlentes del sensor no pueden dejar pasar suficiente luz. en ángulos de rayos extremos.
Para comprender la importancia de una montura más grande y una distancia de brida más corta, consulte el siguiente video de un ingeniero de Nikon que explica los beneficios del sistema Nikon Z en comparación con Nikon F:
Al adaptar objetivos de otras monturas, es importante señalar que, debido a la naturaleza patentada de los sistemas de enfoque automático, las diferencias en el intercambio de información entre el cuerpo de la cámara y el objetivo a través de contactos electrónicos (cuyo número también varía de un sistema a otro) y otros problemas, la mayoría de los adaptadores terminan siendo adaptadores "tontos" con controles manuales, fabricados por empresas de terceros. Los propios fabricantes de cámaras a menudo proporcionan adaptadores con el lanzamiento de sistemas de distancia de brida más corta para poder montar lentes de otras monturas de cámara que desarrollaron en el pasado, pero casi nunca proporcionan adaptadores para sistemas de la competencia.
Además, algunos adaptadores son capaces de cambiar las propiedades físicas de las lentes mediante el uso de elementos de vidrio en ellas, mientras que otros permiten insertar un filtro de lente (como un filtro de densidad neutra o un filtro polarizador), lo que permite usar filtros en gran angular. Lentes angulares con elementos frontales de gran tamaño, sin involucrar voluminosas plataformas de montaje de filtros y filtros grandes. Al adaptar lentes de otros sistemas, es importante asegurarse de que la montura de la lente objetivo tenga una distancia de brida más larga para poder lograr un enfoque infinito. Además, la diferencia en la distancia de brida entre la fuente y el sistema de destino tiene que ser lo suficientemente grande como para tener suficiente espacio para que un adaptador se coloque entre la lente y la cámara para un adaptador tonto.
Comparación de montaje de cámara
Ahora que hemos repasado todos los términos y definiciones, sigamos adelante y comparemos diferentes monturas de cámara en función de su garganta y diámetros internos, así como la distancia de la brida y el ángulo de incidencia:
| Descripción | Diámetro de la garganta | Diámetro interno | Distancia de brida | Ángulo de incidencia | Formato |
|---|---|---|---|---|---|
| leica m | 40,0 mm | 44,0 mm | 27,8 mm | 16.05° | Fotograma completo |
| fujifilm x | 40,7 mm | 43,5 mm | 17,7 mm | 35,34° | APS-C |
| Minolta SR | 42,0 mm | 45,0 mm | 43,5 mm | 11,69° | Fotograma completo |
| Sony E | 43,6 mm | 46,1 mm | 18,0 mm | 28,58° | Fotograma completo |
| nikon f | 44,0 mm | 47,0 mm | 46,5 mm | 12,14° | Fotograma completo |
| pentax k | 44,0 mm | 48,0 mm | 45,5 mm | 12,40° | Fotograma completo |
| Leica L | 48,8 mm | 51,0 mm | 19,0 mm | 33,13° | Fotograma completo |
| Canon EF | 50,6 mm | 54,0 mm | 44,0 mm | 16,82° | Fotograma completo |
| RF de Canon | 50,6 mm | 54,0 mm | 20,0 mm | 33,62° | Fotograma completo |
| nikon z | 52,0 mm | 55,0 mm | 16,0 mm | 41,19° | Fotograma completo |
| fujifilm g | 62,1 mm | 65,0 mm | 26,7 mm | 28,67° | Formato Medio |
Nota
Para encontrar el ángulo de incidencia, calculé el ángulo entre el diámetro de la garganta y el centro superior del sensor de la cámara de cada sistema. Supuse que todos los sensores de fotograma completo tenían una altura de 24 mm, el sensor de la cámara Fuji X tenía una altura de 15,6 mm y el sensor de la cámara Fuji G tenía una altura de 32,9 mm (tenga en cuenta que otros sitios web a veces hacen este cálculo con diámetro de montaje interno en lugar del diámetro de la garganta, y pueden calcular desde una esquina o el centro del sensor de la cámara en lugar del centro superior).
Preguntas frecuentes
A continuación hay una lista de preguntas frecuentes relacionadas con monturas de lentes que preparé para nuestros lectores:
Aunque en el pasado han existido muchos soportes de cámara, los soportes de cámara más populares en la actualidad son: Canon EF, Canon RF, Fujifilm X, Fujifilm G, Leica L, Leica M, Nikon F, Nikon Z, Pentax K y Sony E. Cada uno difieren entre sí por una combinación de diámetro de garganta y distancia de brida.
Encuentre la marca y el modelo de su cámara, luego busque su manual en línea. El manual debe contener información relativa a la montura, así como una lista de lentes compatibles. Otra opción es buscar la lente que está montada en su cámara; su descripción debe contener el nombre de la montura.
Si bien todas las monturas de lentes tienen sus fortalezas y debilidades, las monturas de lentes con el tamaño de garganta más grande y la distancia de pestaña más corta generalmente brindan la mayor flexibilidad para el diseño de lentes. Por el momento, las monturas Nikon Z, Canon RF y Leica L tienen el diámetro de garganta más grande y la distancia de brida más corta entre las cámaras de fotograma completo.
No, ellos no son. Nikon tiene dos monturas de lentes diferentes: Nikon F y Nikon Z. La primera es para las cámaras DSLR de Nikon, mientras que la segunda es para las cámaras sin espejo más nuevas de Nikon.
Desafortunadamente, no lo son. Aparte de un par de alianzas, la mayoría de los fabricantes de cámaras suelen crear sus propias monturas patentadas, lo que da como resultado muchos lentes diferentes para diferentes monturas de lentes. Sin embargo, algunos fabricantes de lentes de terceros fabrican el mismo lente para diferentes monturas de cámara.
Depende de la montura de la lente. No puede montar una lente Canon EF en una cámara Nikon F, porque la montura Canon EF tiene una distancia de brida más corta. Sin embargo, es técnicamente posible montar una lente Canon RF en una cámara Nikon Z.
Un adaptador de montura de lente es un dispositivo que permite usar una lente de una montura de cámara en una cámara con una montura diferente. Si bien algunos fabricantes ofrecen adaptadores de montura de lente con compatibilidad total y funciones de enfoque automático, la mayoría de los adaptadores son "tontos" y no pueden transmitir datos electrónicos.
Tenga en cuenta que la información anterior se basa en mi investigación y datos enviados por nuestros lectores. Si usa un sistema que no figura en la tabla y le gustaría ayudar a expandirlo con más datos, use las imágenes de este artículo para medir correctamente la montura de la lente, luego proporcione la información en la sección de comentarios a continuación. ¡Haremos todo lo posible para actualizar la tabla lo antes posible!
